Парнас КЦП
Аппаратно-программный комплекс
Цена по запросу
Мы свяжемся с вами для
уточнения заказа
Описание комплекса
Аппаратно-программный комплекс ПАРНАС-КЦП (АПК «ПАРНАС-КЦП») предназначен для контроля цепей питания технических средств (ТС). АПК «ПАРНАС-КЦП» осуществляет поиск и анализ сигналов, возникающих в цепях электропитания ТС при воздействии на них тестовым акустическим сигналом или модулированным радиосигналом. АПК предназначен для применения в лабораторных условиях.

Анализатор НЧ-сигналов

Анализатор работает под управлением специализированного программного обеспечения (СПО) и осуществляет регистрацию, индикацию и анализ электрических сигналов в низковольтных цепях питания ТС.

Анализатор осуществляет

управление микроволновым генератором сигналов.
генерацию акустических сигналов подаваемых на акустическую систему.
Анализатор собран на базе модуля анализатора динамических сигналов и процессорного модуля. Для управления и индикации используются: внешний монитор, usb клавиатура и мышь; управление может осуществляться по сети LAN.

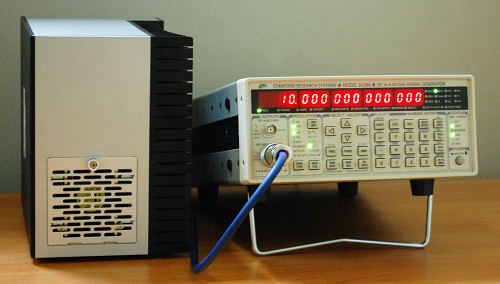

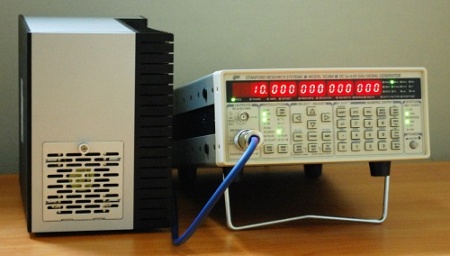

Внешний вид анализатора НЧ сигналов и генератора Stanford Research Systems SG384 приведен на рисунке.


Анализатор имеет два входных канала – канал 1 и канал 2. В зависимости от настроек каждый канал может быть сконфигурирован как дифференциальный (с изоляцией «+» и «–» от корпуса) или псевдо дифференциальный (с подключением «–» на корпус через 50 Ом) вход. Пределы измерения каждого из входных каналов устанавливаются программно. Минимальный предел: ±0.316 вольт (усиление 30дБ).

Анализатор имеет два выходных канала. Каждый канал сконфигурирован как дифференциальный выход. Пределы выходного напряжения каждого из каналов от ±0.1, до ±10.0 вольт.

Комплект контрольных имитаторов

Имитаторы предназначены для создания тестовых электрических сигналов в цепях питания под воздействием стимулирующего воздействия. Имитаторы формируют тестовые сигналы под воздействием электромагнитного облучения от генератора и антенны или под воздействием акустического сигнала. Для функционирования имитатор через соответствующие выводы подключаются к Анализатору.

Встроенное программное обеспечения Анализатора

Специальное программное обеспечение (СПО) поставляется предустановленным на Анализаторе.

Интерфейс пользователя СПО

Полное описание пользовательского интерфейса приведено в Руководстве оператора. Ниже приведены примеры внешнего вида интерфейса.

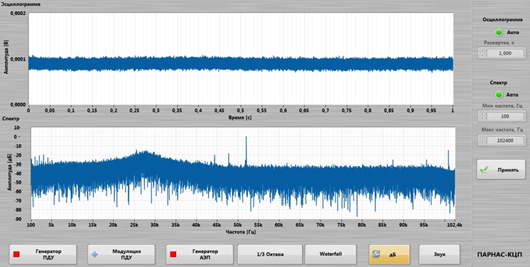

Главное окно интерфейса.

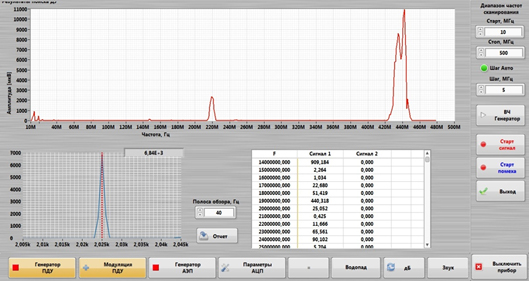

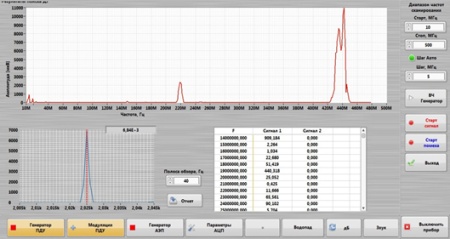

Окно анализа сигналов при воздействии ВЧ.

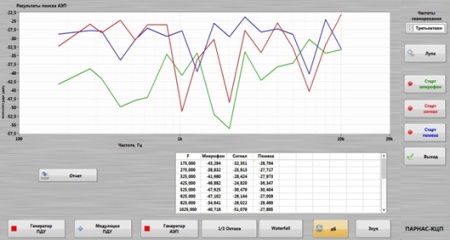

Окно анализа сигналов при акустическом воздействии на ТС.


Характеристики

Параметры и характеристики

Значение

Рабочий диапазон частот анализа сигналов в цепях электропитания ТС (по уровню – 3 дБ) 0Гц – 99кГц(DC)
3,4Гц – 99кГц(AC)
Максимальная частота оцифровки сигнала 204,8 кГц
Разрядность оцифровки сигнала 24 бит
Динамический диапазон анализа сигнала, не менее 120 дБ
Максимальная разрешающая способность анализа в рабочем частотном диапазоне, не хуже 0,1 Гц
Входное сопротивление 1 МОм
Наибольший предел измерений 84,8 В (±42,4 В)
Наименьший предел измерений 0,632 В (±316 мВ)
Минимальная чувствительность 37,7 нВ
Комлектация
1. Анализатор НЧ-сигналов с блоком питания 1 шт.
2. Комплект переходников 1 компл.
3. Измерительный кабель 1 шт.
4. Комплект контрольных имитаторов 1 компл.
5. Специализированное программное обеспечение (СПО) 1 шт.
6. Микроволновый генератор сигналов 1 шт.
7. Антенна широкодиапазонная направленная, в комплекте с фидером и штативом 1 компл.
8. Экранированная акустическая система 1 шт.
9. Измерительный микрофон 1 шт.

Комплект поставки в части пунктов 6-9 может быть изменен в соответствии с потребностями заказчика по согласованию.
