Парнас-ЭХО
Аппаратно-программный комплекс
Цена по запросу
Мы свяжемся с вами для
уточнения заказа
Описание комплекса
Аппаратно-программный комплекс «ПАРНАС-ЭХО» предназначен для:
  • анализа спектра сигналов, с возможностью одновременного управления встроенными генераторами ВЧ и НЧ, режимом демодуляции принимаемых сигналов;
  • регистрации модулированного вторичного излучения, в том числе в автоматическом режиме, и анализа его параметров;
  • регистрации модулированного вторичного сигнала в проводных линиях и коммуникациях, в том числе в автоматическом режиме, и анализа его параметров (опция ВЧН);
  • измерения параметров и уровней сигналов (в том числе в автоматическом режиме) (опция СИ);
  • калибровки эталонных датчиков сигналов в автоматическом режиме (опция СИ).
Характеристики

Параметры и характеристики

Значение

Анализатор-генератор ВЧ сигналов ЭХО-4
Анализатор-приемник сигналов (с отключаемым предусилителем)
Рабочий диапазон частот анализа 1Гц - 4,4 ГГц
Динамический диапазон От -151 до +10 дБм
Стабильность встроенного источника частоты ±1*10-6
Полосы пропускания анализатора спектра (RBW) 0,1 Гц -250 КГц
и 5 МГц
Точность отображения амплитуды сигнала ± 1,5 дБ (DANL-0 дБм)
± 2 дБ (0-10 дБм)
Относительная точность (входной уровень ≤0 дБм) ±0.25 дБ
Отображаемый средний уровень шумов (DANL) на 1 ГГц -158 дБм
Демодуляция АМ/ЧМ
Чувствительность по индексу модуляции, не менее 1*10-5
Диапазон рабочих температур 0…+50 °С
Генератор ВЧ сигналов
Диапазон частот ВЧ-сигнала, не менее 10 МГц – 5 ГГц
Относительная точность установки частоты ±1*10-6
Минимальный шаг по частоте 1 Гц
Диапазон амплитуд -20 до +28 дБм
Погрешность уровня выходного сигнала ±0.1 dB;
Фазовый шум 120 dBc/Hz 1GHz, 10 kHz offset
Уровень гармонических составляющих < -30 дБн
Диапазон рабочих температур 0... +40 °С
Антенная система АКП-4О
Передающая антенна
Рабочий диапазон частот 100 МГц – 4,5 ГГц
Поляризация круговая
Входное сопротивление 50 Ом
Приемная антенна
Рабочий диапазон частот 100 МГц – 4,5 ГГц
Поляризация круговая
Входное сопротивление 50 Ом
Экранированная акустическая система АСИ
Диапазон частот акустического сигнала 40 Гц – 18 кГц
Уровень акустического давления, не менее 74 дБА
Управляющая ЭВМ
Ноутбук

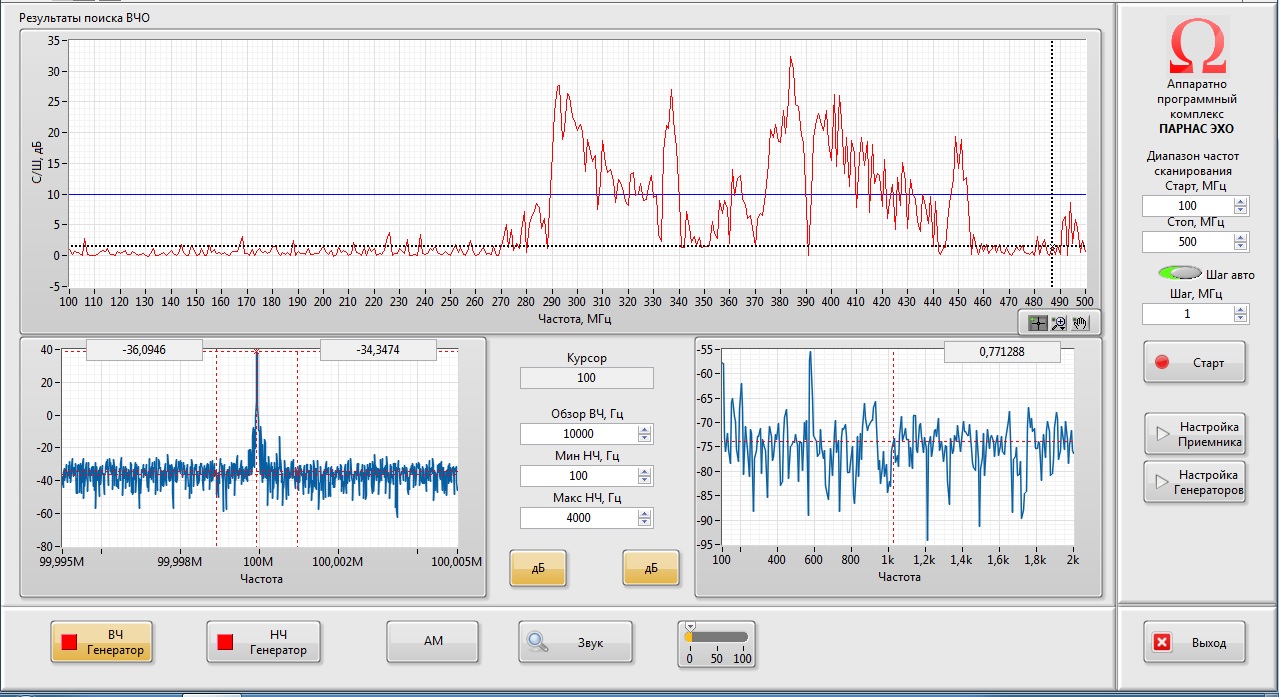

Специальное программное обеспечение СПО
Автоматическая регистрация - акустически модулированного вторичного излучения в диапазоне частот 100 МГц- 4,4 ГГц
Комлектация
Основной блок анализатора-генератора ВЧ сигналов   1 шт.
Антенная система в комплекте со штативом и фидерами 1 шт.
Экранированная акустическая система 1 шт.
Управляющая ПЭВМ   1 шт.
Имитатор опасного вторичного излучения 1 шт.
Документация 1 компл.
Сертификаты
