ВИД-ЭП
Аппаратно-программный комплекс
Цена по запросу
Мы свяжемся с вами для
уточнения заказа
Описание комплекса

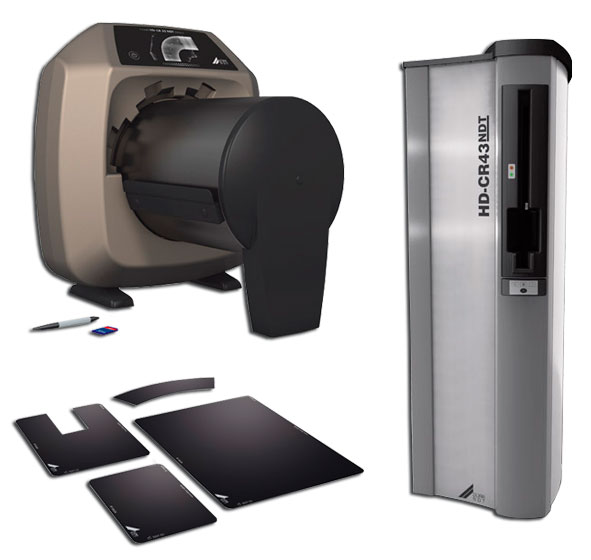

Аппаратно-программный комплекс ВИД-ЭП вобрал в себя все преимущества ВИД-Х, но в его состав, в отличие от ВИД-Х, входит сканер запоминающих экранов (Image Plate) на основе фотостимулированного люминофора.
Дефектоскопические характеристики контроля с применением запоминающих экранов аналогичны характеристикам контроля с применением рентгеновской пленки с усиливающими экранами. Запоминающие экраны позволяют получать качественное цифровое изображение обследуемого объекта, при этом не требуется специальной фотолаборатории для проявления пленок.

Преимущества в работе по сравнению с рентгеновской пленкой:
  • не требуется фотолаборатория для проявки пленки;
  • отсутствие «мокрого процесса» позволяет применять запоминающие экраны как в стационарных, так и полевых условиях;
  • не требуется специального помещения или оборудования для зарядки и извлечения запоминающих экранов из кассет из-за низкой чувствительности экранов к видимому свету;
  • большой динамический диапазон запоминающих экранов облегчает выбор времени экспозиции;
  • общее время получения рентгеновского изображения сокращается не менее чем в два раза, а если учитывать время оцифровки рентгеновских пленок, то не менее чем в 5 раз;
  • получаемое изображение сразу является цифровым и не требует дополнительных манипуляций с ним по оцифровке;
  • запоминающие экраны являются многоразовыми и допускают несколько тысяч экспозиций. Процесс сканирования одновременно стирает информацию с экрана.
Особенности использования запоминающих экранов:

Работа экрана основана на создании в нем скрытого изображения при облучении рентгеновскими лучами. В поликристаллическом экране создаются
зоны возбуждения (накопленной энергии), степень возбуждения (количество центров люминесценции) пропорциональна поглощенной дозе. В таком состоянии экран может оставаться десятки минут. При сканировании экрана тонким лазерным лучом возбуждение снимается с испусканием световых квантов. Этот световой поток (фотолюминесценция) и является входным сигналом для канала оцифровки изображения.

Запоминающие экраны, во многих случаях, являются успешной заменой рентгеновской пленки и применяются они следующим образом: экран загружается в защитную кассету (гибкую или жесткую), размещается за контролируемым объектом, так же как и обычная пленка. Затем проводится экспонирование. Далее экран размещается в специальное считывающее устройство и производится сканирование теневого рентгеновского изображения с одновременной передачей его в управляющий компьютер, причем время сканирования в среднем составляет не более трех минут (зависит от разрешения сканирования и от размеров экрана).
Характеристики

Параметры и характеристики

Значение

Размер пикселя* для CR 35 NDT PLUS/ HD-CR 35 NDT PLUS / HD- CR 43 NDT

25/ 12,5/ 12,5 мкм

Минимальное разрешение (в зависимости от типа экрана)

80/ 50/ 25/ 12,5 мкм

Динамический диапазон

65 000 градаций

Максимальная ширина экрана (длина не ограниченна для CR 35)

350 мм

Габаритные размеры (CR 35 PLUS / CR 43)

370 х 400 х 470/

1130 x 410 x 460 мм

Вес (CR 35 PLUS / CR 43)

18/ 56 кг

Потребляемая мощность (CR 35 / CR 43)

70/ 250 Вт

Питание

100-240 В (50-60 Гц)

Диапазон рабочих температур

от +10 до +35˚С

Диапазон температур хранения

от -20 до +60˚С

Комлектация
